گوشه خارجی همراه با پارتیشن ترانکینگ لگراند به عمق 50 میلیمتر 10635

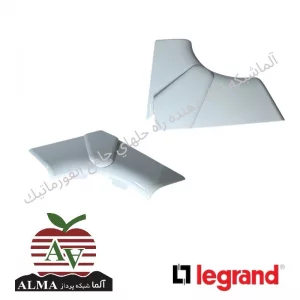

گوشه خارجی متغیر (۶۰ تا ۱۲۰ درجه) ترانکینگ لگراند همراه با پارتیشن – کد ۱۰۶۳۵

اگر با ترانکینگ‌های دو محفظه (همراه پارتیشن) کار کرده باشید، حتماً می‌دانید که یکی از سخت‌ترین بخش‌های نصب، اتصال در گوشه‌های خارجی دیوار است. گوشه‌های معمولی ۹۰ درجه فقط برای زوایای تند و تیز مناسب هستند، اما در بسیاری از پروژه‌ها، زاویه دیوارها دقیقاً ۹۰ درجه نیست. یا مثلاً در مسیرهای طولانی، نیاز به تغییر مسیر با زاویه باز (مثل ۱۱۰ درجه) دارید.

گوشه خارجی متغیر لگراند با کد فنی ۱۰۶۳۵ دقیقاً برای حل همین مشکل طراحی شده است. این قطعه نه تنها برای ترانکینگ‌های ۵۰×۱۵۰ و ۵۰×۱۹۵ کاربرد دارد، بلکه زاویه آن از ۶۰ تا ۱۲۰ درجه قابل تنظیم است. علاوه بر این، پارتیشن داخلی آن را حفظ می‌کند تا کابل‌های برق و شبکه کاملاً از هم جدا بمانند. در این مقاله، هر چیزی که باید از مشخصات فنی، مزایا، نحوه نصب تا قیمت و نکات خرید بدانید، کامل و روان توضیح داده شده است.

جدول مشخصات فنی گوشه خارجی لگراند مدل ۱۰۶۳۵

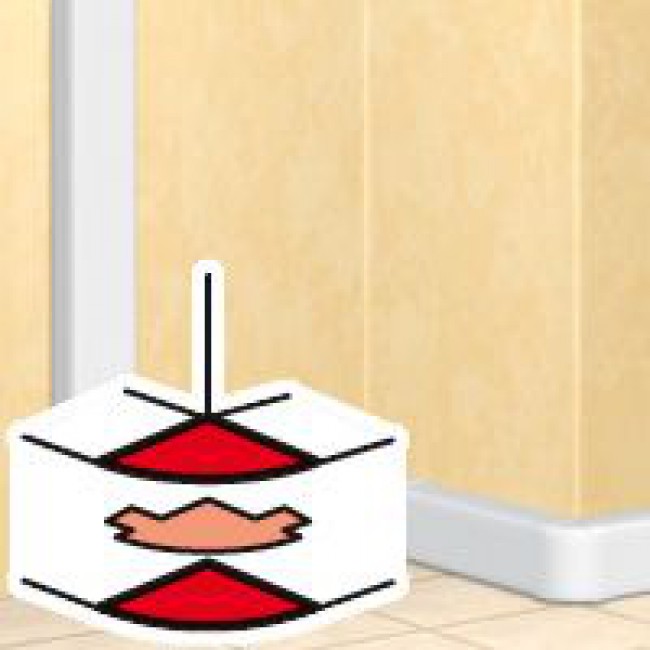

گوشه خارجی ۱۰۶۳۵ دقیقاً چیست و کجا استفاده می‌شود؟

فرض کنید یک مسیر ترانکینگ دو محفظه (مثلاً برای جدا کردن کابل برق ۲۲۰ ولت از کابل شبکه Cat6) را روی دیوار یک دفتر کار اجرا می‌کنید. به گوشه بیرونی دیوار که می‌رسید، چه کار می‌کنید؟

 اگر از گوشه ثابت ۹۰ درجه استفاده کنید، فقط زاویه ۹۰ درجه را پوشش می‌دهد. اگر دیوار شما ۹۲ درجه باشد (که در ساختمان‌ها خیلی رایج است)، گوشه به خوبی نمی‌نشیند و درز ایجاد می‌شود.

 اگر بدون گوشه، دو شاخه ترانکینگ را به هم بچسبانید، پارتیشن داخلی قطع می‌شود و کابل‌های برق و شبکه در هم فرو می‌روند.

 گوشه خارجی متغیر ۱۰۶۳۵ این دو مشکل را همزمان حل می‌کند:

 زاویه قابل تنظیم از ۶۰ تا ۱۲۰ درجه – یعنی برای دیوارهای تیز (۶۰ درجه)، دیوارهای معمولی (۹۰ درجه) و حتی دیوارهای باز (۱۲۰ درجه) جواب می‌دهد.

 پارتیشن داخلی کاملاً حفظ می‌شود – کابل‌های برق و شبکه تا انتهای مسیر از هم جدا می‌مانند.

کاربردهای معمول گوشه داخلی 50*150 لگراند:

ساختمان‌های اداری و تجاری: جایی که مسیر ترانکینگ باید دور ستون‌ها یا گوشه‌های خارجی دیوار بپیچد.

 دیتاسنترها و اتاق سرور: برای جداسازی کابل برق از کابل شبکه در مسیرهای دارای انحنای غیر استاندارد.

 کارگاه‌های صنعتی: جایی که ترانکینگ روی دیوارهای با زاویه نامنظم نصب می‌شود.

 پروژه‌های مسکونی لوکس: برای سیم‌کشی پشت میزهای آشپزخانه یا کابینت‌های دیواری با گوشه‌های غیر ۹۰ درجه.

مزایای کلیدی که در محصولات مشابه پیدا نمی‌کنید

۱. زاویه قابل تنظیم از ۶۰ تا ۱۲۰ درجه – بینظیر در بازار

بیشتر گوشه‌های خارجی موجود در بازار فقط زاویه ۹۰ درجه دارند. اگر زاویه دیوار شما ۹۲ یا ۸۸ درجه باشد، یا باید گوشه را با زور خم کنید (که ترک می‌خورد) یا با درز و شکاف زندگی کنید. این قطعه را در حین نصب می‌توانید باز کنید، زاویه دلخواه را تنظیم کنید و سپس ببندید.

 ۲. حفظ کامل پارتیشن داخلی – امنیت برق و شبکه

خیلی از نصاب‌ها وقتی به گوشه می‌رسند، پارتیشن را قطع می‌کنند و دو نوع کابل را در هم می‌ریزند. این کار هم استانداردهای ایمنی برق را نقض می‌کند (تداخل الکترومغناطیسی) و هم خطر اتصال کوتاه را افزایش می‌دهد. قطعه ۱۰۶۳۵ یک پارتیشن مجزا دارد که دقیقاً در امتداد پارتیشن ترانکینگ قرار می‌گیرد.

 ۳. سازگاری با دو سایز ترانکینگ (۱۵۰ و ۱۹۵ میلی‌متر)

یک قطعه برای دو سایز مختلف. این یعنی اگر در پروژه‌ای از ترانکینگ ۵۰×۱۵۰ و در پروژه دیگر از ۵۰×۱۹۵ استفاده می‌کنید، نیازی به خرید دو نوع گوشه جداگانه ندارید. (فقط توجه کنید که هر دو سایز عمق ۵۰ میلی‌متر دارند.)

 ۴. نصب سه‌ثانیه‌ای، بدون ابزار

این گوشه از سه قطعه تشکیل شده است (بدنه اصلی، درپوش، و قطعه پارتیشن). کافی است بدنه را روی دو شاخه ترانکینگ قرار دهید، قطعه پارتیشن را در جای خود کلیک کنید، سپس درپوش را فشار دهید. هیچ پیچی لازم نیست.

 ۵. ظاهر حرفه‌ای و بدون درز

وقتی زاویه را تنظیم کنید و قطعه را ببندید، سطح آن کاملاً صاف و هم‌رنگ با ترانکینگ می‌شود. دیگر خبری از شکاف‌های زشت و چسب‌های نواری نیست.

راهنمای گام به گام نصب گوشه خارجی ترانکینگ همراه با پارتیشن:

 مرحله 1 – آماده‌سازی ترانکینگ:

دو شاخه ترانکینگ (از سایز ۵۰×۱۵۰ یا ۵۰×۱۹۵) را روی دیوار نصب کنید. دقت کنید که مسیر آنها در گوشه خارجی دیوار با زاویه مورد نظر (مثلاً ۹۵ درجه) قرار گرفته باشد. لبه‌های برش خورده را با سوهان نرم صاف کنید.

 مرحله 2 – تنظیم زاویه گوشه:

قطعه ۱۰۶۳۵ را بردارید. دو قسمت بدنه اصلی را به آرامی باز کنید تا زاویه مورد نظر (مثلاً ۹۵ درجه) را بگیرد. مکانیزم لولای آن به شما اجازه می‌دهد بدون ترک خوردن، زاویه را تنظیم کنید.

 مرحله 3 – نصب بدنه اصلی:

بدنه تنظیم شده را روی محل اتصال دو شاخه ترانکینگ قرار دهید. کلیپ‌های زیر آن را در شیارهای ترانکینگ فشار دهید تا صدای «کلیک» بشنوید.

 مرحله 4 – نصب قطعه پارتیشن:

قطعه پارتیشن مخصوص (که شبیه یک تیغه پلاستیکی است) را بردارید. آن را در محل پارتیشن ترانکینگ، بین دو محفظه، قرار دهید و فشار دهید تا قفل شود. حالا کابل‌های برق و شبکه کاملاً از هم جدا هستند.

 مرحله 5 – بستن درپوش رویی:

درپوش تزئینی را روی بدنه اصلی فشار دهید. باز هم صدای کلیک تأیید می‌کند که درپوش کاملاً نشسته است.

 مرحله 6 – بازبینی نهایی:

دست خود را روی سطح بکشید. نباید هیچ لبه تیزی یا ناهمواری حس کنید. زاویه گوشه باید دقیقاً با زاویه دیوار هماهنگ باشد.

سوالات متداول:

آیا این گوشه برای ترانکینگ ۵۰×۱۰۰ هم مناسب است؟

خیر. این قطعه فقط برای سایزهای ۵۰×۱۵۰ و ۵۰×۱۹۵ طراحی شده است. برای ترانکینگ ۵۰×۱۰۰ مدل دیگری وجود دارد.

 فرق گوشه خارجی با گوشه داخلی چیست؟

گوشه خارجی (External Angle) برای گوشه‌های بیرونی دیوار (مثل گوشه یک اتاق که به بیرون تیز می‌شود) استفاده می‌شود. گوشه داخلی (Internal Angle) برای گوشه‌های تو رفتگی (مثل کنار درب یا پنجره) کاربرد دارد.

 آیا زاویه را بعد از نصب هم می‌توانم تغییر دهم؟

بله، تا حدی. اگر درپوش را باز کنید و بدنه را کمی باز کنید، زاویه کمی تغییر می‌کند. اما بهتر است قبل از نصب نهایی، زاویه را تنظیم کنید.

 آیا این قطعه با ترانکینگ‌های برندهای دیگر هم کار می‌کند؟

به طور رسمی خیر. این قطعه برای ترانکینگ اورجینال لگراند طراحی شده. با برندهای دیگر ممکن است کلیپ‌ها درست قفل نکنند یا رنگ هماهنگ نباشد.

 چند کابل در این گوشه جا می‌شود؟

ظرفیت همان ظرفیت ترانکینگ اصلی است. در سایز ۵۰×۱۵۰، حدود ۱۰ تا ۱۲ کابل ۱.۵ میلی‌متر مربع در هر محفظه جا می‌شود. پارتیشن باعث کاهش ظرفیت نمی‌شود.

----------------------------------------------------
