زاویه تخت (90 درجه) ترانکینگ 50*195 میلیمتر 10792

زاویه تخت ۹۰ درجه ترانکینگ لگراند ۵۰×۱۹۵ میلی‌متر – کد ۱۰۷۹۲

در پروژه‌های بزرگ سیم‌کشی صنعتی، اداری و دیتاسنترها، حجم و تعداد کابل‌ها به حدی زیاد می‌شود که دیگر ترانکینگ‌های معمولی ۵۰×۱۵۰ پاسخگو نیستند. اینجا جایی است که ترانکینگ ۵۰×۱۹۵ لگراند وارد می‌شود. اما چالش اصلی وقتی ایجاد می‌شود که این مسیر پهن به یک گوشه ۹۰ درجه می‌رسد. برش زاویه‌دار دستی (مایتر) روی یک ترانکینگ ۱۹۵ میلی‌متری نه تنها زمان‌بر است، بلکه به ندرت دقیق از آب درمی‌آید و ظاهر نهایی را نامرتب می‌کند.

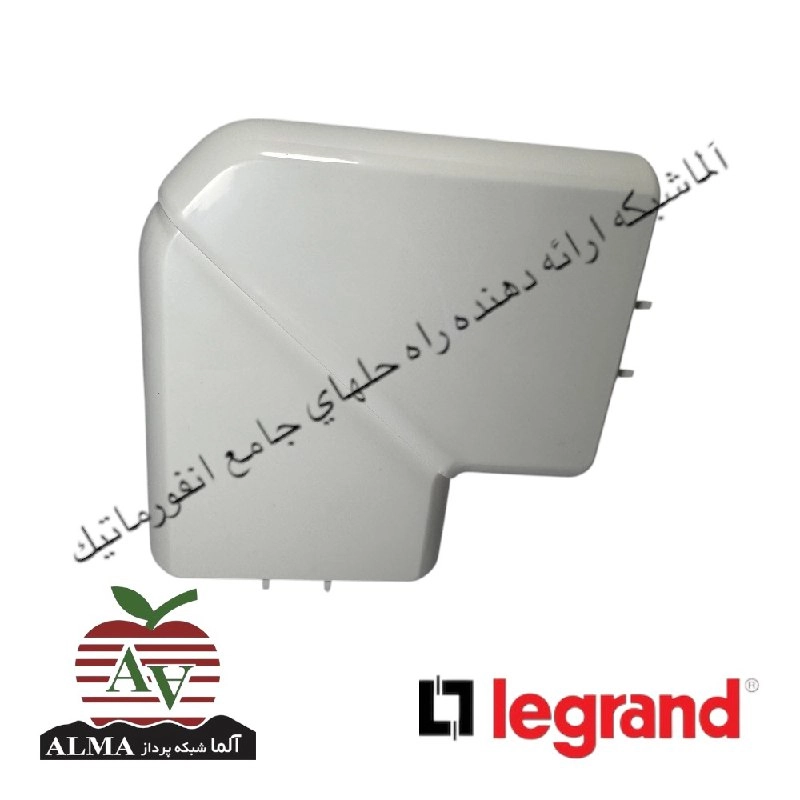

 گوشه تخت ۹۰ درجه لگراند با کد فنی ۱۰۷۹۲ (که با نام فنی 010792 نیز شناخته می‌شود) راه‌حل مهندسی شده برای این مشکل است. این قطعه که برای ترانکینگ ۵۰×۱۹۵ میلی‌متر طراحی شده، در واقع نسخه بزرگ‌تر و حرفه‌ای‌تر مدل ۱۰۷۸۹ (مخصوص سایز ۵۰×۱۵۰) است و برای مسیرهای اصلی و ستون‌های فقرات شبکه (Backbone) کاربرد دارد.

جدول مشخصات فنی زاویه تخت لگراند مدل ۱۰۷۹۲

زاویه تخت ۱۰۷۹۲ دقیقاً چیست و کجا استفاده می‌شود؟

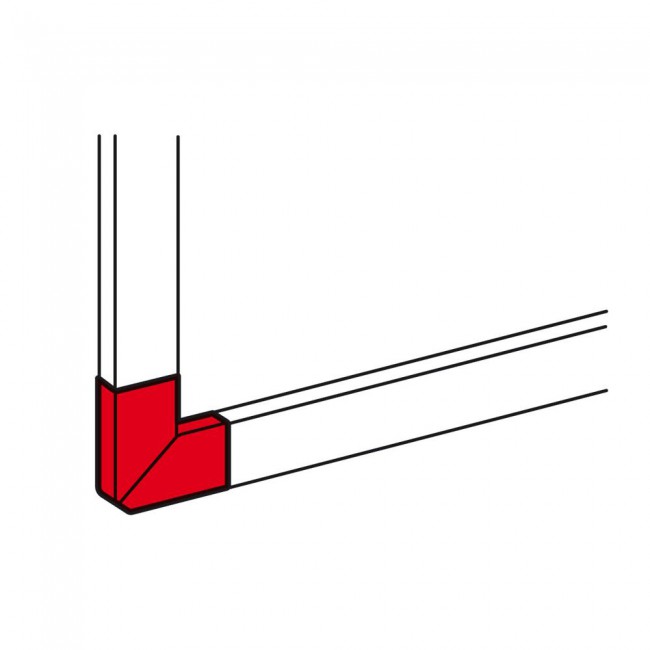

زاویه تخت یا فلت ، قطعه‌ای است که برای ایجاد یک انحنای ۹۰ درجه افقی در مسیر ترانکینگ استفاده می‌شود. قطعه ۱۰۷۹۲ مخصوص عرض ۱۹۵ میلی‌متر است و کاربردهای آن در پروژه‌های زیر خلاصه می‌شود:

دیتاسنترها و اتاق‌های سرور: برای عبور دسته‌کابل‌های اصلی (Backbone) از کنار دیوارها و دور ستون‌ها.

ساختمان‌های اداری و تجاری بزرگ: در مسیرهای اصلی کریدور که تعداد زیادی کابل شبکه و برق عبور می‌کنند.

پروژه‌های صنعتی و کارخانه‌ها: برای مدیریت کابل‌های کنترل و فرمان در سایز بزرگ.

مراکز داده و آزمایشگاه‌ها: جایی که رعایت استانداردهای IP و IK برای حفاظت از کابل‌ها حیاتی است.

مزایای کلیدی که در محصولات مشابه پیدا نمی‌کنید

۱. نسخه حرفه‌ای و بزرگ‌تر – جایگزینی برای برش‌های دستی حجیم

اگر قبلاً با ترانکینگ ۵۰×۱۵۰ و زاویه تخت ۱۰۷۸۹ کار کرده باشید، مقیاس این قطعه را بهتر درک می‌کنید. عرض ۲۵۲ میلی‌متری آن به‌خوبی روی بدنه ترانکینگ ۱۹۵ میلی‌متری می‌نشیند و تمام برش‌ها و درزها را کامل می‌پوشاند.

۲. سازگاری کامل با انواع ترانکینگ‌های ۵۰×۱۹۵ (تک محفظه و دو محفظه)

یکی از نقاط قوت این قطعه، «جهانی» بودن (Universal) آن است. فرقی نمی‌کند ترانکینگ اصلی شما دارای پارتیشن داخلی باشد یا خیر؛ این زاویه روی هر دو نوع نصب می‌شود. این ویژگی برای پروژه‌هایی که ترکیبی از هر دو نوع ترانکینگ دارند، بسیار کاربردی است.

۳. حفظ درجه حفاظت IP40 و افزایش زیبایی نهایی

همانند مدل کوچک‌تر، این قطعه نیز با پوشاندن کامل محل برش، از نفوذ گرد و غبار جلوگیری کرده و ظاهری کاملاً یکدست و حرفه‌ای به مسیر می‌بخشد.

۴. نصب کلیپسی و بدون ابزار – در ۳۰ ثانیه

این قطعه نیز مانند سایر متعلقات لگراند، مستقیماً روی بدنه ترانکینگ قفل می‌شود (Clippes directly on the body). کافی است آن را روی دو شاخه ترانکینگ که زاویه ۹۰ درجه گرفته‌اند قرار دهید و فشار دهید. نیازی به دریل، پیچ، چسب یا ابزار خاصی نیست.

راهنمای گام به گام نصب گوشه تخت 50*195 لگراند:

نصب این قطعه بسیار ساده است و با کمی دقت در کمتر از یک دقیقه انجام می‌شود:

مرحله 1 – آماده‌سازی دو شاخه ترانکینگ:

دو شاخه ترانکینگ ۵۰×۱۹۵ را در مسیر مورد نظر و با زاویه ۹۰ درجه نسبت به هم، روی دیوار یا زیر میز نصب کنید. لبه‌های برش خورده را حتماً با یک سوهان نرم صاف کنید تا زائده‌های پلاستیکی نباشند.

مرحله 2 – قرار دادن کابل‌ها:

همانطور که اشاره کردم، حداکثر ۲۴ کابل ۱.۵ میلی‌متر مربع یا معادل آن کابل شبکه را داخل هر دو شاخه ترانکینگ قرار دهید.

مرحله 3 – نصب صفحه اتصال دهنده (قسمت اول):

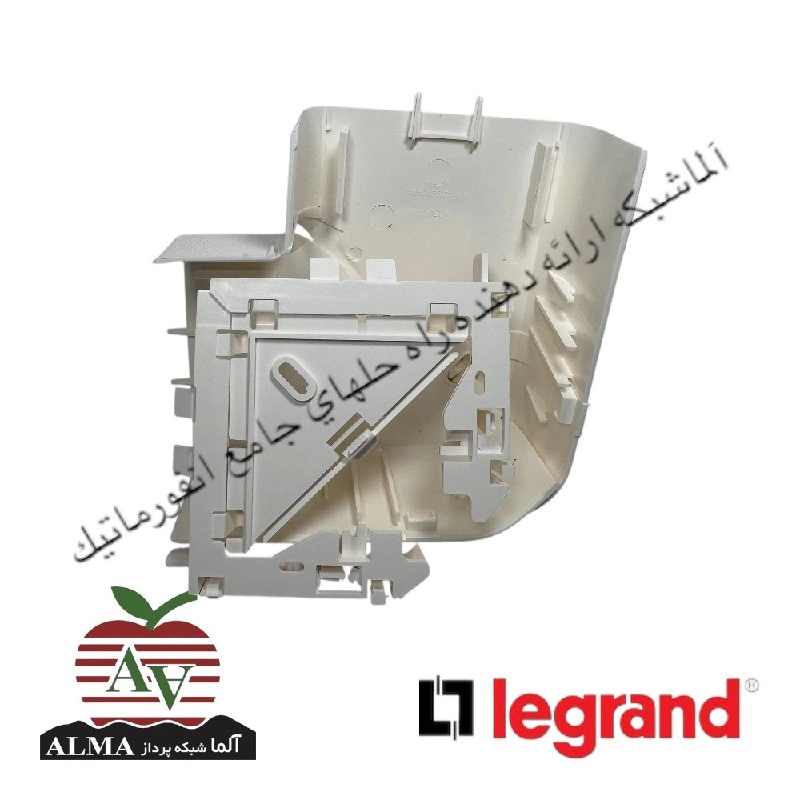

قطعه زاویه تخت (صفحه اتصال دهنده) را بردارید. آن را روی محل اتصال دو شاخه ترانکینگ قرار دهید و به آرامی فشار دهید. کلیپ‌های زیر آن باید داخل شیارهای ترانکینگ قفل شوند. صدای «کلیک» را خواهید شنید.

مرحله 4 – بستن درپوش رویی (قسمت دوم):

درپوش تزئینی را روی صفحه اتصال دهنده قرار دهید و آن را فشار دهید تا قفل شود. در این لحظه نیز صدای کلیک تأیید می‌کند که قطعه به درستی نصب شده است.

مرحله 5 – بازبینی نهایی:

سعی کنید با دست، درپوش را تکان دهید. نباید لق بزند. سطح آن باید کاملاً هم‌سطح با بدنه ترانکینگ قرار گرفته و هیچ لبه تیزی حس نشود.

سوالات متداول:

۱. آیا این قطعه برای ترانکینگ ۵۰×۱۵۰ هم مناسب است؟

خیر. این قطعه فقط برای سایز ۵۰×۱۹۵ طراحی شده است. برای ترانکینگ ۵۰×۱۵۰ باید مدل ۱۰۷۸۹ را تهیه کنید. اگر اشتباهاً از این قطعه روی ترانکینگ کوچک‌تر استفاده کنید، نهتنها قفل نمی‌کند، بلکه ظاهر بسیار نامناسبی ایجاد می‌شود.

 ۲. ظرفیت دقیق عبور کابل چقدر است؟

بر اساس اطلاعات فنی لگراند و سایز بزرگ‌تر این قطعه، ظرفیت واقعی حدود ۲۴ زوج کابل ۱.۵ میلی‌متر مربع یا معادل کابل شبکه Cat6/U/UTP است.

 ۳. آیا برای ترانکینگ دو محفظه (همراه پارتیشن) هم قابل استفاده است؟

بله. این قطعه برای ترانکینگ‌های DLP «جهانی» (Universal) طراحی شده و روی هر دو نوع تک محفظه و دو محفظه قابل نصب است. اگر ترانکینگ شما پارتیشن داشته باشد، بدنه قطعه به‌خوبی روی آن قرار می‌گیرد و تداخلی ایجاد نمی‌کند.

 ۴. آیا نصب آن نیاز به ابزار خاصی دارد؟

خیر. این قطعه کاملاً کلیپسی است و با فشار دست روی بدنه ترانکینگ قفل می‌شود. تنها ابزاری که ممکن است نیاز داشته باشید، یک سوهان نرم برای صاف کردن لبه‌های برش ترانکینگ است.

 ۵. جنس و کیفیت آن با مدل ۱۰۷۸۹ (سایز ۱۵۰) فرق دارد؟

کیفیت مواد اولیه (PVC بدون هالوژن) و استانداردهای ساخت (IP40 و IK07) کاملاً یکسان است. تنها تفاوت در ابعاد و ظرفیت آن است. بنابراین اگر از مدل ۱۰۷۸۹ راضی بوده‌اید، این قطعه نیز دقیقاً همان کیفیت را در سایز بزرگ‌تر ارائه می‌دهد.

----------------------------------------------------
