عملکرد کابل شبکه، عوامل مؤثر بر کیفیت و مقاومت کششی
عملکرد کابل شبکه، عوامل مؤثر بر کیفیت و مقاومت کششی
کابل‌های شبکه که به عنوان ستون فقرات شبکه‌های کامپیوتری شناخته می‌شوند، نقش حیاتی در انتقال داده‌ها ایفا می‌کنند. کیفیت این کابل‌ها مستقیماً بر عملکرد شبکه تأثیر می‌گذارد. در این مقاله جامع، به بررسی عوامل کلیدی مؤثر بر عملکرد کابل‌های شبکه، با تمرکز ویژه بر مقاومت کششی و سایر شاخص‌های مهم می‌پردازیم. این بررسی به شما کمک می‌کند تا هنگام انتخاب کابل‌های شبکه، تصمیم‌گیری آگاهانه‌تری داشته باشید.
پیچش زوج‌های به هم تابیده: عامل کلیدی در کاهش تداخل
یکی از مهم‌ترین شاخص‌های عملکرد کابل شبکه، میزان پیچش زوج‌های به هم تابیده است. کابل‌های شبکه معمولاً از چهار زوج سیم تشکیل شده‌اند که به دور یکدیگر تابیده شده‌اند. هرچه این پیچش محکم‌تر و فشرده‌تر باشد، عملکرد کابل در برابر تداخل‌های خارجی بهتر خواهد بود. به عنوان مثال، کابل‌های Cat6 نسبت به Cat5e از پیچش فشرده‌تری برخوردارند که همین امر باعث برتری عملکردی آن‌ها شده است.
در کابل‌های بدون محافظ (UTP)، که فاقد لایه شیلد هستند، پیچش زوج‌ها اصلی‌ترین روش برای مقابله با تداخل‌های الکترومغناطیسی محسوب می‌شود. در کابل‌های باکیفیت، هر زوج با میزان پیچش متفاوتی در جهت خلاف جهت عقربه‌های ساعت تابیده می‌شود. این تفاوت در میزان پیچش به کاهش تداخل متقابل (کراس‌تاک) بین زوج‌ها کمک می‌کند. فرآیند تولید این نوع کابل‌ها پیچیده‌تر و هزینه‌برتر است، اما نتیجه نهایی کیفیت انتقال داده بسیار بالاتری خواهد بود.
برخی تولیدکنندگان غیرمعتبر با افزایش فاصله پیچش (مثلاً تا یک سانتیمتر یا بیشتر) سعی در کاهش هزینه‌ها دارند. این کار موجب افزایش تداخل متقابل و افت کیفیت انتقال داده می‌شود. در برخی موارد می‌توان میزان پیچش را از روی ظاهر بیرونی کابل نیز تشخیص داد - کابل‌های با پیچش فشرده معمولاً اثرات چهار زوج سیم به وضوح روی پوشش بیرونی قابل مشاهده است.
مقایسه هسته چندرشته‌ای و تک‌رشته‌ای: کدام یک برای شبکه مناسب‌تر است؟
یکی از تصمیمات مهم هنگام انتخاب کابل شبکه، انتخاب بین هسته چندرشته‌ای و تک‌رشته‌ای است. هر یک از این ساختارها مزایا و معایب خاص خود را دارند که باید با توجه به نیازهای خاص هر پروژه انتخاب شوند.
هسته تک‌رشته‌ای از یک رسانای جامد تشکیل شده است. این نوع ساختار دارای مزایای زیر است:
کاهش تداخل الکترومغناطیسی
امکان انتقال داده در مسافت‌های طولانی‌تر
افت سیگنال کمتر
پایداری بیشتر در انتقال داده
هسته چندرشته‌ای از چندین رسانای نازک تشکیل شده که به هم تابیده شده‌اند. مزایای این نوع ساختار شامل:
انعطاف‌پذیری بیشتر
مقاومت بالاتر در برابر خمش‌های مکرر
مناسب برای محیط‌هایی که کابل نیاز به حرکت دارد
با این حال، هسته‌های چندرشته‌ای ممکن است به دلیل مسیرهای نامنظم جریان، باعث ایجاد تداخل الکترومغناطیسی شوند. همچنین این نوع کابل‌ها در مسافت‌های طولانی ممکن است باعث تضعیف سیگنال، اعوجاج و از دست دادن داده‌ها شوند. بنابراین، برای انتقال پایدار داده‌ها، به ویژه در مسافت‌های طولانی، هسته‌های تک‌رشته‌ای گزینه بهتری محسوب می‌شوند.
ریپ کورد: قهرمان ناشناخته مقاومت کششی کابل‌ها
هنگام کار با کابل‌های شبکه، ممکن است متوجه یک رشته نایلونی سفید رنگ در داخل کابل شده باشید. این رشته که به نام ریپ کورد (رشته جداشونده) شناخته می‌شود، نقش حیاتی در مقاومت کششی کابل ایفا می‌کند.
وظایف اصلی ریپ کورد:
توزیع نیروی کشش در طول کابل
محافظت از سیم‌های داخلی در برابر کشش
تسهیل فرآیند جداسازی پوشش خارجی کابل
مقاومت کششی ریپ کورد معمولاً بیشتر از سیم‌های فلزی داخل کابل و به مراتب بیشتر از پوشش PVC بیرونی است. اگر در حین نصب، ریپ کورد پاره شود، این نشانه‌ای است که کابل تحت کشش بیش از حد قرار گرفته است. چنین شرایطی می‌تواند باعث نازک شدن یا پارگی هسته مسی شده و کابل را برای انتقال سیگنال غیرقابل استفاده کند.
نکته جالب در مورد ریپ کورد، کاربرد آن در جداسازی پوشش خارجی کابل است. بسیاری از نصاب‌های حرفه‌ای از این رشته برای باز کردن سریع و ایمن پوشش کابل استفاده می‌کنند. با برش بخش کوچکی از پوشش خارجی و دسترسی به ریپ کورد، می‌توان کل پوشش را به راحتی جدا کرد، بدون اینکه به سیم‌های داخلی آسیبی وارد شود.
مقاومت کششی کابل شبکه: چرا اهمیت دارد؟
مقاومت کششی یکی از شاخص‌های مهم در ارزیابی کیفیت کابل‌های شبکه است. این مشخصه معمولاً بر حسب نیوتن اندازه‌گیری می‌شود و به عوامل مختلفی بستگی دارد:
عوامل مؤثر بر مقاومت کششی:
جنس رسانا: کابل‌های مسی معمولاً مقاومت کششی بالاتری نسبت به کابل‌های آلومینیومی دارند.
ساختار کابل: کابل‌های با بافت فشرده مقاومت بیشتری در برابر کشش دارند.
مواد پوشش دهنده: جنس و کیفیت مواد عایق استفاده شده در کابل.
فرآیند تولید: روش‌های تولید و کنترل کیفیت اعمال شده.
هنگامی که نیروی خارجی به کابل وارد می‌شود، رساناهای داخلی تحت کشش قرار می‌گیرند تا به حد تحمل خود برسند. این حد، نشان‌دهنده مقاومت کششی ماده است. از دیدگاه کلی، مقاومت کششی به معنای توانایی ماده در مقاومت در برابر تغییر شکل است. هنگامی که نیروی خارجی از مقاومت کششی کابل بیشتر شود، رساناها خواهند شکست. بنابراین، مقاومت کششی را می‌توان به عنوان توانایی کابل در مقاومت در برابر آسیب تعریف کرد.
مواد پوششی با مقاومت کششی بالا
مقاومت کششی کابل شبکه ارتباط تنگاتنگی با مواد استفاده شده در پوشش خارجی آن دارد. در این بخش به بررسی مواد رایج در پوشش کابل‌ها و ویژگی‌های آن‌ها می‌پردازیم:
پلی اتیلن با چگالی بالا (HDPE)
بسیاری از پوشش‌های داخلی کابل‌های شبکه از پلی اتیلن (PE) ساخته می‌شوند. HDPE ساختار خطی بدون شاخه دارد و نیروی بین مولکولی آن بسیار قوی است. این ویژگی‌ها باعث می‌شود HDPE دارای خواص فیزیکی سخت و محکم و مقاومت شیمیایی خوبی باشد.
مقاومت کششی پلی اتیلن بسته به ساختار مولکولی، فرآیند تولید و شکل نهایی آن متفاوت است. به طور کلی:
پلی اتیلن با چگالی کم (LDPE): مقاومت کششی بین 13 تا 20 مگاپاسکال با نرخ ازدیاد طول بیش از 700٪
پلی اتیلن با چگالی بالا (HDPE): مقاومت کششی بین 20 تا 28 مگاپاسکال با نرخ ازدیاد طول بیش از 500٪
پی‌وی‌سی (PVC)
PVC یا پلی وینیل کلرید یک رزین مصنوعی ترموپلاستیک با مقاومت کششی و فشاری مناسب است. این ویژگی‌های مکانیکی باعث محبوبیت PVC در بسیاری از کاربردهای صنعتی شده است.
مقاومت کششی PVC معمولاً بین 30 تا 50 مگاپاسکال است، اما این مقدار را می‌توان با افزودنی‌های تقویت کننده مانند الیاف شیشه یا کربن افزایش داد. عوامل مؤثر بر مقاومت کششی PVC شامل:
ساختار مولکولی
نوع افزودنی‌ها
شرایط فرآوری
پوشش LSZH (کم دود و بدون هالوژن)
پوشش‌های LSZH که به دلیل ویژگی‌های کم دود و بدون هالوژن شناخته می‌شوند، از مقاومت کششی بالایی نیز برخوردارند. یکی از ویژگی‌های مواد LSZH مقاومت کششی آن‌هاست که باعث عملکرد عالی در محیط‌های مختلف می‌شود.
به طور خاص، مقاومت کششی مواد LSZH به 1000 نیوتن می‌رسد که نشان‌دهنده استحکام و دوام آن‌ها در برابر نیروهای کششی خارجی است. این سطح از مقاومت کششی برای محافظت از کابل‌ها در برابر تنش‌های فیزیکی خارجی، به ویژه در کاربردهای با دوام بالا، ضروری است.

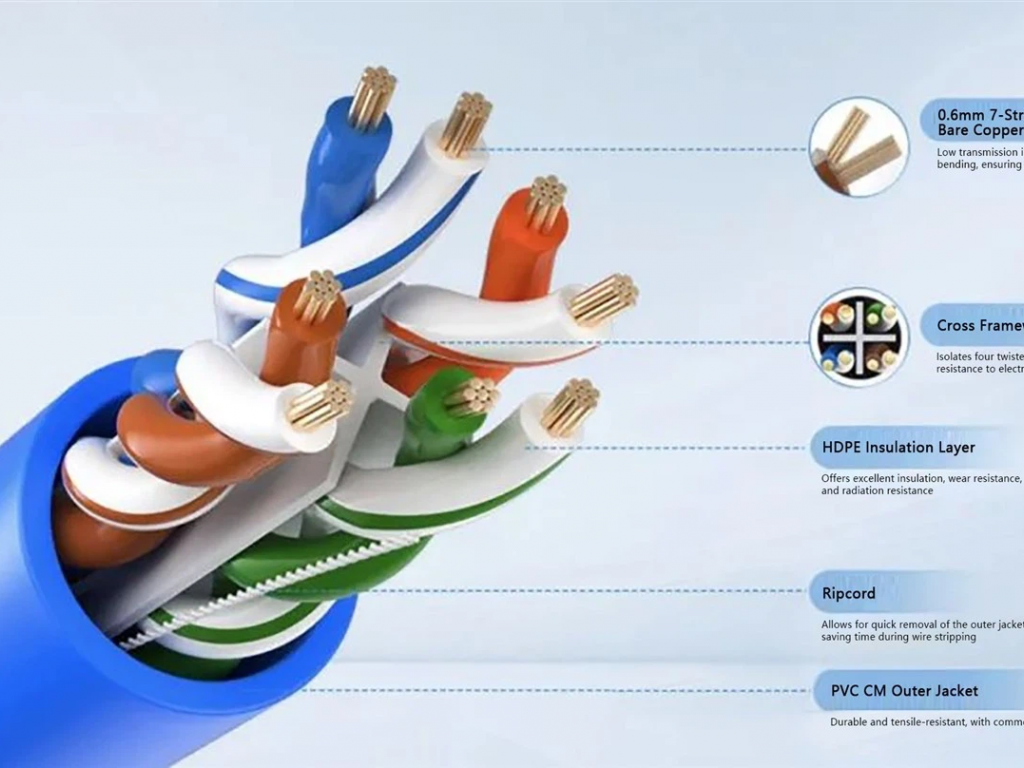

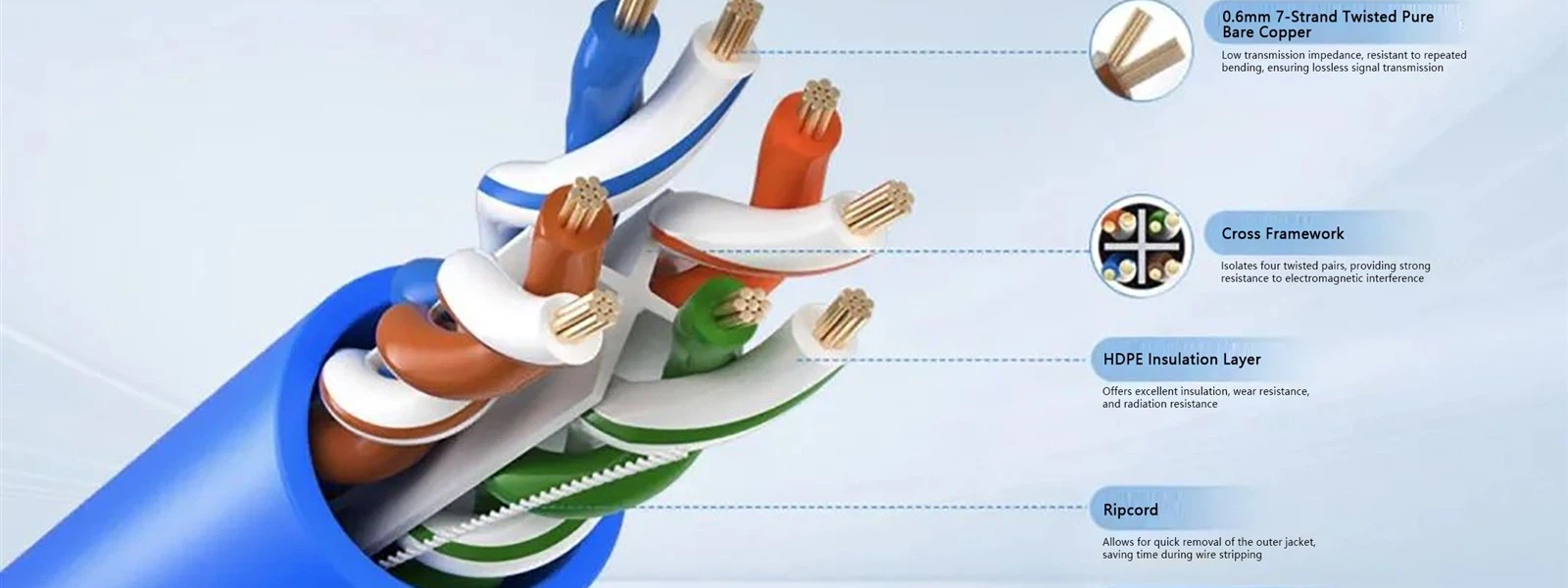

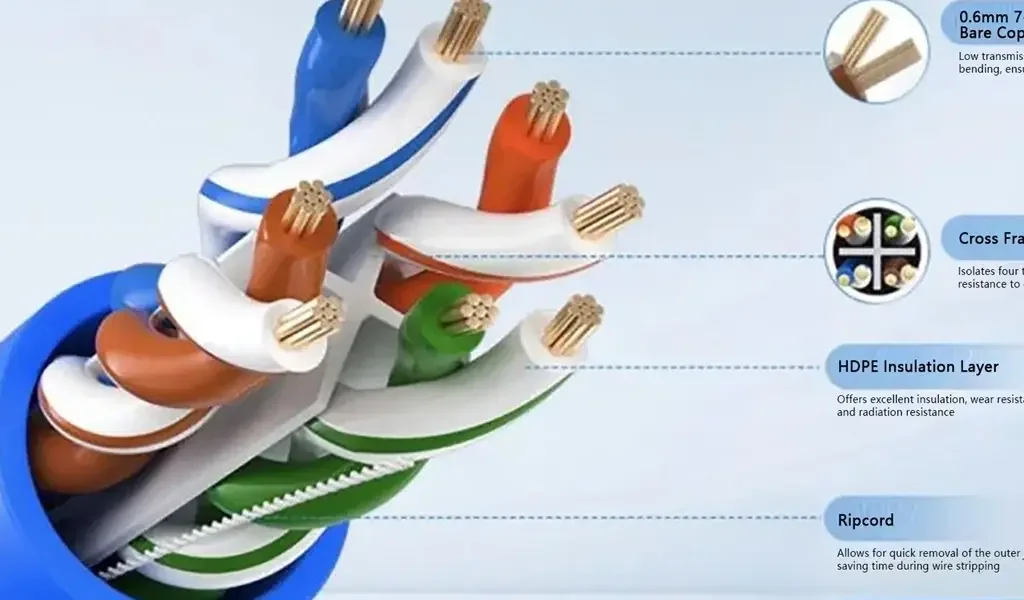

ساختار متقاطع در کابل‌های شبکه: ساختاری برای پشتیبانی و محافظت
اسکلت متقاطع در کابل‌های شبکه نقش مهمی در پشتیبانی و محافظت از ساختار داخلی کابل ایفا می‌کند. در طول انتقال داده، کابل باید فشارها و کشش‌های مختلف داخلی و خارجی را تحمل کند. اسکلت متقاطع با افزایش استحکام و پایداری کابل، از آسیب یا پارگی آن جلوگیری کرده و در نتیجه ثبات و امنیت انتقال داده را تضمین می‌کند.
وظایف اصلی ساختار متقاطع:
حفظ شکل و ساختار کابل: جلوگیری از پیچ خوردگی یا تغییر شکل کابل
توزیع یکنواخت زوج‌های تابیده: در کابل‌های بدون محافظ (UTP)، اسکلت متقاطع باعث توزیع یکنواخت چهار زوج تابیده می‌شود.
بهبود ویژگی‌های تعادلی: این تعادل برای افزایش ثبات و دقت انتقال سیگنال ضروری است.
کاهش تداخل و کراس‌تاک: چهار میله متقاطع اسکلت، زوج‌های تابیده را از هم جدا نگه می‌دارند.
در شرایط محیطی خاص، مانند محیط‌های با دمای بالا یا مناطق قابل اشتعال، برخی از اسکلت‌های متقاطع از مواد ضد اشتعال استفاده می‌کنند. این طراحی نه تنها مقاومت کابل در برابر آتش را افزایش می‌دهد، بلکه خطر حوادث آتش سوزی را نیز کاهش می‌دهد.
انتخاب کابل شبکه مناسب نیاز به درک عمیق از عوامل مختلف مؤثر بر عملکرد آن دارد. از میزان پیچش زوج‌های تابیده گرفته تا نوع هسته (تک‌رشته‌ای یا چندرشته‌ای)، وجود ریپ کورد، مقاومت کششی، جنس مواد پوششی و ساختار اسکلت متقاطع، همگی در کیفیت نهایی کابل تأثیرگذارند.
کابل‌های با پیچش فشرده‌تر، هسته تک‌رشته‌ای برای مسافت‌های طولانی، وجود ریپ کورد باکیفیت، مواد پوششی مقاوم مانند HDPE یا LSZH و طراحی مناسب اسکلت متقاطع، همگی نشانه‌های یک کابل شبکه با کیفیت بالا هستند. با توجه به این معیارها و نیازهای خاص پروژه خود، می‌توانید بهترین انتخاب را داشته باشید و از عملکرد بهینه شبکه خود اطمینان حاصل کنید.
به خاطر داشته باشید که سرمایه‌گذاری در کابل‌های با کیفیت بالا ممکن است در کوتاه مدت هزینه بیشتری داشته باشد، اما در بلندمدت با کاهش مشکلات نگهداری، افزایش ثبات شبکه و طول عمر بیشتر، به صرفه‌جویی قابل توجهی منجر خواهد شد.
