زاویه تخت (90 درجه) ترانکینگ 50*150میلیمتر 10789

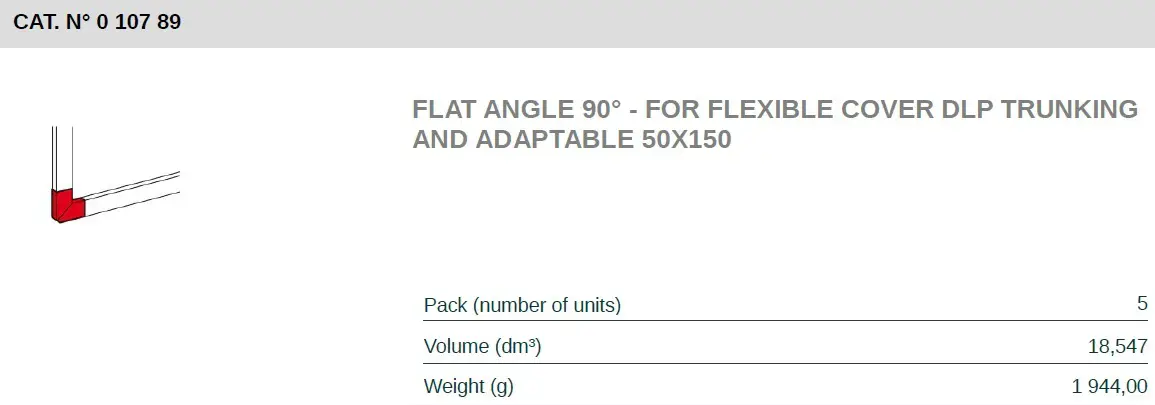

Flat angle 90° - for flexible cover DLP trunking and adaptable 50x150
زاویه تخت ۹۰ درجه ترانکینگ لگراند ۵۰×۱۵۰ میلیمتر – کد ۱۰۷۸۹
اگر با ترانکینگ ۵۰×۱۵۰ لگراند کار کرده باشید، حتماً میدانید که یکی از چالشهای همیشگی، ایجاد یک انحنای ۹۰ درجه تمیز و استاندارد بدون برشهای زاویهدار دستی است. برش (۴۵ درجه) با اره دستی هم زمان میبرد، هم ظاهری نامرتب دارد و گاهی درزهای آن بعد از چند ماه باز میشود.
زاویه تخت ۹۰ درجه ترانکینگ لگراند با کد فنی 10789 دقیقاً برای حل همین مشکل طراحی شده است. یک قطعه آماده، کلیپسی، با کیفیت بالا که بدون نیاز به پیچ و ابزار، دو شاخه ترانکینگ را به شکل حرفهای به هم متصل میکند.
جدول مشخصات فنی زاویه تخت 50*150 لگراند مدل 10789
| مشخصه | جزئیات |
|---|---|
| برند | لگراند (Legrand) – ساخت فرانسه |
| کد محصول (شماره فنی) | 10789 (همچنین 010789 در برخی کاتالوگها) |
| نوع قطعه | زاویه تخت خارجی (Flat Angle / Flat Elbow) برای تغییر مسیر ۹۰ درجه |
| سایز ترانکینگ متناسب | ۵۰ (ارتفاع) × ۱۵۰ (عرض) میلیمتر |
| جنس بدنه | PVC بدون سرب، مقاوم در برابر ضربه و اشعه UV |
| رنگ | سفید صدفی (مشابه RAL 9003) |
| درجه حفاظت (IP) | IP40 – مناسب برای داخل ساختمان، پشت میزهای اداری و محیطهای خشک |
| درجه مقاومت ضربه (IK) | IK07 (تحمل ضربه تا ۲ ژول) |
| دمای کاری مجاز | ۶۰- تا ۶۰+ درجه سانتیگراد |
| زاویه نصب | ۹۰ درجه (با تلورانس حدود ۲.۵± درجه قابل تنظیم) |
| روش نصب | کلیپسی – بدون پیچ و مهره |
| ظرفیت تقریبی عبور کابل | مناسب برای ۱۰ زوج کابل ۱.۵ میلیمتر مربع (یا معادل کابل شبکه Cat6) |
| وزن تقریبی | ۱۱۰ گرم |

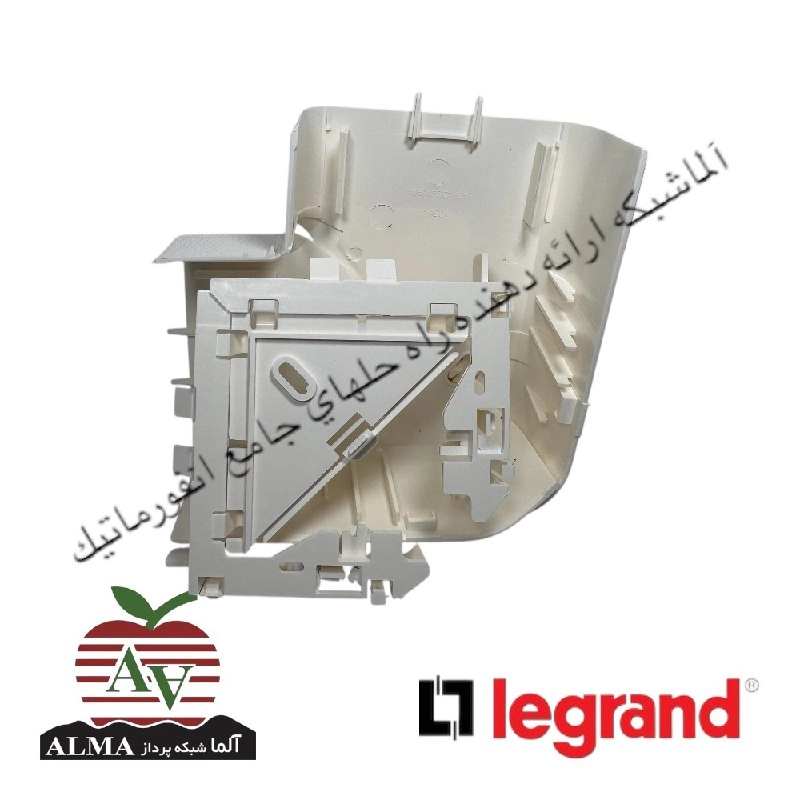

| تعداد قطعات در بسته | ۲ قطعه مجزا (قسمت اتصال دهنده + درپوش تزئینی) |
زاویه تخت 10789 دقیقاً چیست و کجا استفاده میشود؟

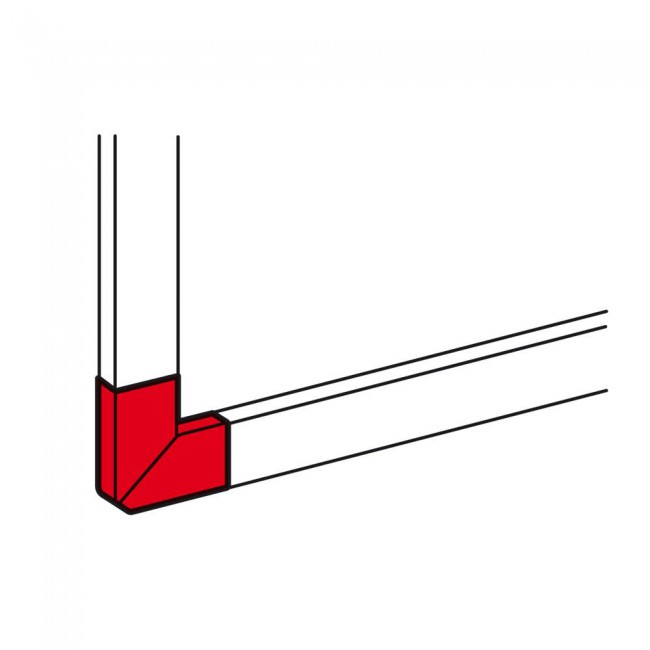

به زبان ساده: فرض کنید میخواهید ترانکینگ را روی دیوار یک دفتر کار، سالن کنفرانس یا کارگاه صنعتی به شکل L اجرا کنید. بدون این قطعه، مجبورید دو سر ترانکینگ را ۴۵ درجه ببرید و کنار هم بگذارید که هم شکاف ایجاد میشود، هم درپوش به درستی روی آن قرار نمیگیرد.

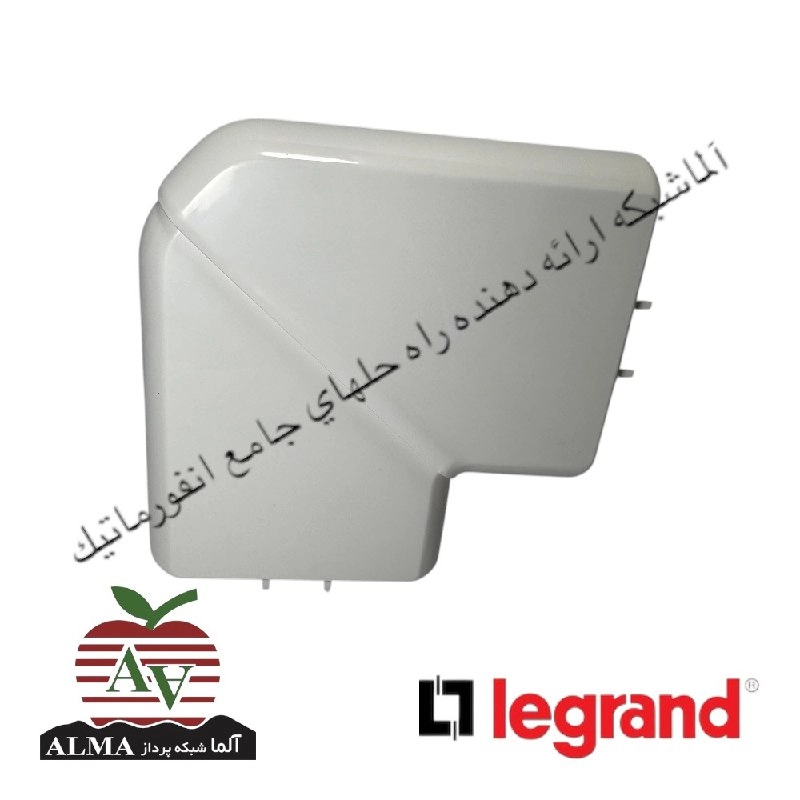

گوشه تخت 10789 دقیقاً روی همان محل اتصال قرار میگیرد و یک زاویه بیرونی ۹۰ درجه کاملاً صاف و بدون درز ایجاد میکند. جنس آن از همان PVC مرغوب لگراند است و رنگ آن با ترانکینگ اصلی کاملاً همخوانی دارد.
کاربردهای معمول:
ساختمانهای اداری و تجاری: برای عبور کابلهای شبکه، برق و تلفن در کریدورها و گوشههای اتاقها.
پروژههای مسکونی لوکس: وقتی نمای نهایی سیمکشی مهم است (مثل آپارتمانهای مدرن).
کارگاههای صنعتی سبک: برای حفاظت از کابلهای فرمان و سیگنال در مسیرهای دارای انحنای ۹۰ درجه.
دیتاسنترها و اتاق سرور: برای دستهبندی کابلهای شبکه در زیر کف کاذب یا روی دیوار.
مزایای کلیدی که شاید در محصولات مشابه پیدا نکنید
۱. نصب سهثانیهای، بدون پیچگشتی
این قطعه را روی دو شاخه ترانکینگ که با زاویه ۹۰ درجه قرار گرفتهاند، فشار میدهید. کلیپهای زیر آن بدون نیاز به ابزار، داخل شیارهای ترانکینگ قفل میشوند. حتی اگر نصاب تازهکاری باشید، در اولین تلاش درست سر جای خود مینشیند.
۲. عدم نیاز به برش زاویهدار (مایتر)
دیگر خبری از خطاهای برش ۴۵ درجه، سوهان کشیدن اضافه و چسباندن با چسب نواری نیست. این قطعه دقیقاً مهندسی شده تا جای خالی برش دستی را پر کند.
۳. دسترسی مجدد به کابلها بدون تخریب
چون قطعه از دو قسمت تشکیل شده است (قسمت اصلی و درپوش رویی)، بعد از نصب هم میتوانید درپوش را باز کنید، کابل جدید اضافه کنید یا کابل معیوب را خارج کنید. در محصولات یکتکه این امکان وجود ندارد.
۴. استحکام بالا در برابر ضربه (IK07)
شاید تصور کنید یک قطعه پیویسی شکننده است، اما لگراند از مواد باکیفیت استفاده کرده. اگر مثلاً یک جعبه ابزار به آن بخورد، ترک نمیخورد یا خرد نمیشود.
۵. هماهنگی کامل رنگ با ترانکینگ اصلی
بعضی از قطعات متفرقه که در بازار پیدا میشوند، رنگشان یک درجه سفیدتر یا زردتر است. این قطعه دقیقاً با ترانکینگ ۵۰×۱۵۰ اورجینال لگراند همرنگ است.

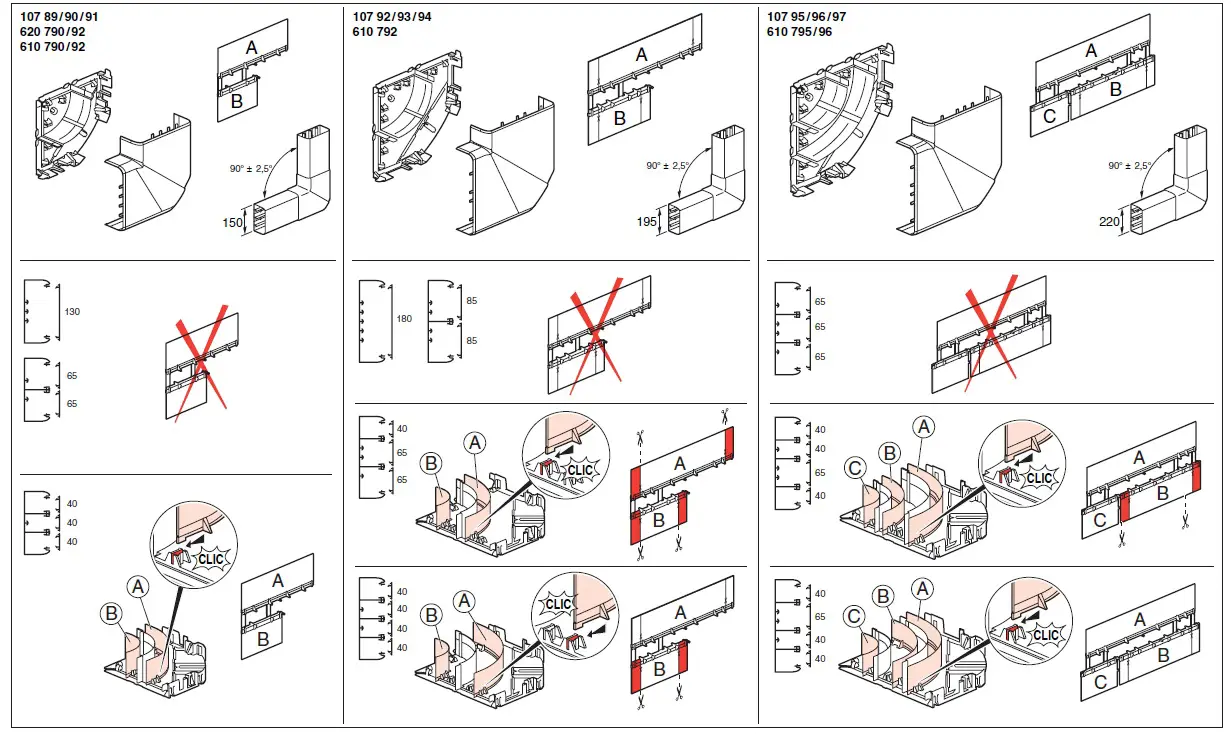

راهنمای گام به گام نصب گوشه تخت 50*150 لگراند:
مرحله 1 – آمادهسازی ترانکینگ:
دو شاخه ترانکینگ ۵۰×۱۵۰ را روی دیوار یا زیر میز نصب کنید. دقت کنید که مسیر آنها دقیقاً زاویه ۹۰ درجه داشته باشد. لبههای برش خورده ترانکینگ را با یک سوهان نرم صاف کنید (فقط در صورت وجود زائده).
مرحله 2 – قرار دادن کابلها:
کابلهای مورد نظر (برق، شبکه، تلفن) را داخل هر دو شاخه ترانکینگ قرار دهید. از این قطعه انتظار ظرفیت معجزهآسا نداشته باشید؛ حداکثر ۱۰ کابل ۱.۵ میلیمتر مربع یا معادل آن کابل شبکه (مثلاً ۵ عدد کابل Cat6) به راحتی عبور میکند.
مرحله 3 – نصب قسمت اصلی زاویه تخت:
قطعه پایینی (که کلیپهای قفلشونده دارد) را بردارید. ابتدا آن را روی یکی از شاخههای ترانکینگ قرار دهید و به سمت شاخه دیگر بلغزانید تا هر دو کلیپ در جای خود قفل شوند. صدای «کلیک» خفیفی میشنوید.
مرحله 4 – بستن درپوش رویی:
درپوش تزئینی (قسمت دوم) را روی قطعه اصلی فشار دهید. باز هم صدای کلیک تأیید میکند که درپوش کاملاً نشسته است.
مرحله 5 – بازبینی نهایی:
دست خود را روی سطح بکشید. نباید هیچ لبه تیزی یا ناهمواری حس کنید. اتصال باید کاملاً همسطح با بدنه ترانکینگ باشد.
سوالات متداول:
سوال ۱: آیا این قطعه برای ترانکینگ ۵۰×۱۰۰ هم مناسب است؟
خیر. این قطعه فقط برای سایز ۵۰ (ارتفاع) در ۱۵۰ (عرض) طراحی شده است. برای ترانکینگ ۵۰×۱۰۰ باید مدل دیگری تهیه کنید.
سوال ۲: آیا میتوانم از این زاویه برای مسیر افقی (روی زمین) هم استفاده کنم؟
بله. هم برای نصب دیواری و هم برای نصب روی زمین (زیر داکت کف) قابل استفاده است. فقط توجه کنید که IP40 است، پس برای محیطهای مرطوب یا بیرون از ساختمان مناسب نیست.
سوال ۳: همراه با پیچ و رولپلاک عرضه میشود؟
خیر. این قطعه فقط برای اتصال دو ترانکینگ به یکدیگر است، نه برای اتصال به دیوار. برای بستن ترانکینگ به دیوار، باید از کلیپ یا پیچ و رولپلاک استفاده کنید.
سوال ۴: آیا درب رویی آن جدا میشود یا ثابت است؟
درب رویی کاملاً جدا میشود و مجدداً کلیک میکند. این ویژگی برای اضافه کردن کابل بعد از نصب خیلی کاربردی است.
سوال ۵: فرق زاویه تخت با زاویه داخلی (گوشه داخلی) چیست؟
زاویه تخت (Flat Angle) برای گوشههای بیرونی دیوار (مثل گوشه یک اتاق) استفاده میشود. زاویه داخلی برای گوشههای تو رفتگی (مثل کنار درب) کاربرد دارد.
----------------------------------------------------
