ترانکینگ (داکت) کف لگراند 32800

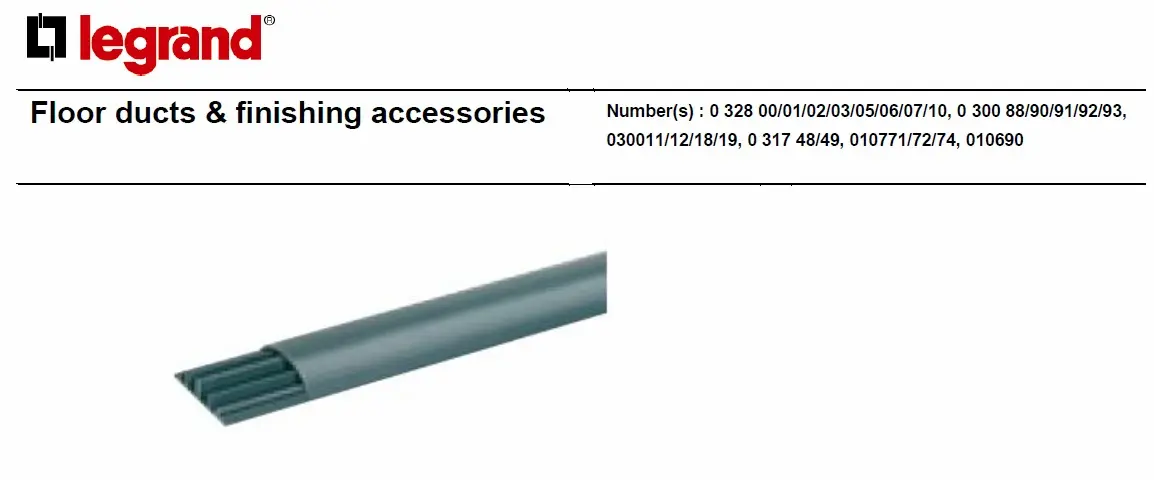

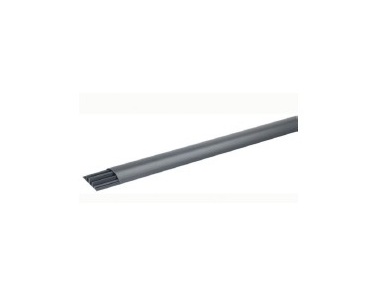

داکت کف (ترانکینگ روکار کف) لگراند 20*90 دارای چهار محفظه – کد ۳۲۸۰۰

در بسیاری از پروژه‌های اداری، تجاری و صنعتی، چالش اصلی جایی است که دیواری برای عبور کابل وجود ندارد. دفاتر باز (Open Space)، مراکز خرید، فرودگاه‌ها و محیط‌های نمایشگاهی، معمولاً فاقد دیوارهای حایل برای نصب ترانکینگ دیواری هستند. از طرف دیگر، کنده‌کاری کف برای عبور کابل، هم هزینه‌بر است و هم در بسیاری از پروژه‌های نوسازی و بهینه‌سازی عملاً غیرممکن می‌نماید. در واقع، «ترانکینگ کفی روکار» راه‌حل میانبر و درسا است که هم نیاز به تخریب را برطرف می‌کند و هم انعطاف‌پذیری بالایی برای تغییرات بعدی دارد.

داکت کف روکار لگراند با کد فنی ۳۲۸۰۰ (Over floor trunking 4 compartments 92x20mm) دقیقاً برای همین کاربرد طراحی شده است. این محصول از جنس پلی‌پروپیلن (PP) مقاوم با چهار محفظه مجزا برای تفکیک کامل انواع مختلف کابل (برق، شبکه، صوتی و تصویری) ساخته شده‌است و با درجه حفاظت IP40 و مقاومت ضربه IK08، گزینه‌ای کاملاً ایده‌ال برای عبور از معابر پرتردد و حتی مسیرهایی که ممکن است وزن اجسام سنگین یا چرخ تجهیزات روی آن‌ها قرار بگیرد، محسوب می‌شود.

جدول مشخصات فنی داکت کف لگراند مدل ۳۲۸۰۰

داکت کف ۳۲۸۰۰ دقیقاً چیست و چه فرقی با ترانکینگ دیواری دارد؟

ترانکینگ کف روکار یا «فلورداکت» (Floor duct)، به‌طور خاص برای نصب مستقیم بر روی سطح کف در فضاهایی طراحی شده که دیوار در دسترس نیست. برخلاف ترانکینگ‌های دیواری که ارتفاع آن‌ها معمولاً ۵۰ میلی‌متر است و ظاهری عمودی دارند، داکت کف لگراند ارتفاعی تنها ۲۰ میلی‌متر دارد تا کمترین مزاحمت را برای عبور و مرور ایجاد کند و هم‌زمان، استحکام کافی برای تحمل وزن افراد و تجهیزات متحرک را داشته باشد. این محصول در سه اندازه مختلف توسط لگراند عرضه می‌شود:

سایز ۵۰×۱۲ میلی‌متر (کد ۳۰۰۹۲) – مناسب برای عبور کابل‌های نازک و محیط‌های کم تردد

سایز ۷۵×۱۸ میلی‌متر (کد ۳۰۰۹۳) – گزینه متوسط و اقتصادی برای بسیاری از دفاتر کار

سایز ۹۲×۲۰ میلی‌متر (کد ۳۲۸۰۰) – بزرگ‌ترین و مقاوم‌ترین مدل، مناسب برای پروژه‌های حرفه‌ای با ترافیک سنگین

مزیت داکت کف نسبت به ترانکینگ دیواری در چیست؟ فرض کنید یک سالن کنفرانس بزرگ را تصور کنید که تجهیزات صوتی-تصویری، صندلی‌های متعدد و ایستگاه‌های کاری مختلف در آن پراکنده شده‌اند. اجرای ترانکینگ دیواری در این فضا، کابل‌ها را تنها به دیوارهای پیرامونی محدود می‌کند و شما را مجبور می‌سازد برای رساندن کابل به میز وسط سالن، از کف استفاده کنید. اما کنده‌کاری کف و اجرای داکت مدفون، هم هزینه‌بر است و هم برای پروژه‌های نوسازی زمان‌بر و غیرعملی.

اینجاست که داکت کف روکار لگراند راهگشا می‌شود. شما مستقیماً روی کف موجود (موزاییک، سرامیک، اپوکسی یا حتی فرش اداری) نصب می‌کنید، کابل‌ها را درون محفظه‌های مجزا قرار می‌دهید و درب مخصوص را می‌بندید. نتیجه نهایی یک مسیر کابل‌کشی کاملاً دقیق با ظاهری یکدست و مقاوم در برابر فشار و ضربه است. این محصول سال‌هاست در پروژه‌های بین‌المللی در فضاهای زیر استفاده می‌شود.

مزایای کلیدی که در محصولات مشابه پیدا نمی‌کنید

۱. چهار محفظه مجزا با سطح مقطع متفاوت – تفکیک کامل برق و دیتا و صدا و تصویر

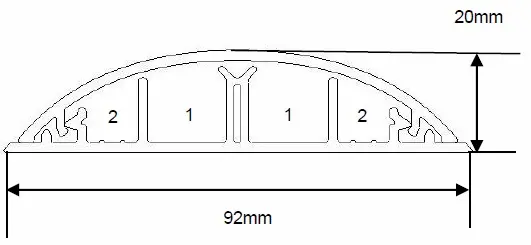

یکی از نقاط قوت برجسته داکت کف لگراند نسبت به سایر برندها، نه فقط تعداد محفظه‌ها، بلکه ساختار هوشمندانه سطوح مقطع آن است. در این محصول، محفظه‌های ۱ و ۳ دارای سطح مقطع ۲۱۰ میلی‌متر مربع و قابلیت عبور کابل با حداکثر قطر ۱۴.۵ میلی‌متر هستند (مناسب برای کابل برق ۳×۲.۵ میلی‌متر مربع یا دسته‌کابل شبکه FTP). محفظه‌های ۲ و ۴ نیز سطح مقطع ۱۰۰ میلی‌متر مربع و قابلیت عبور کابل با حداکثر قطر ۹.۵ میلی‌متر دارند (مناسب برای HDMI، کابل صوتی لطیف یا کابل شبکه تک‌رشته). این طراحی به شما امکان می‌دهد بدون هیچ نگرانی از تداخل الکترومغناطیسی، برق، شبکه، تلفن و آنتن را در چهار مسیر کاملاً جداگانه هدایت کنید – چیزی که در داکت‌های ۲ یا ۳ محفظه عملاً غیرممکن است.

۲. مقاومت ضربه IK۰۸ – تحمل عبور لیفتراک و فشار روزمره

شاید باورتان نشود، اما لگراند این داکت کف را برای تحمل وزن عبور ماشین‌های سنگین مانند لیفتراک طراحی کرده است. درجه حفاظت مکانیکی IK08 (تحمل ضربه با انرژی ۵ ژول) به این معناست که اگر یک چرخ لیفتراک با وزن چندین تن از روی آن عبور کند یا یک پالت کالا روی آن قرار بگیرد، داکت نه تنها ترک نمی‌خورد، بلکه کابل‌های داخل آن نیز کاملاً سالم می‌مانند. در مقابل، داکت‌های بی‌کیفیت موجود در بازار با همین ظاهر، معمولاً درجه مقاومتی پایین‌تر از IK05 دارند و با اولین فشار جدی، له شده و کابل‌ها را در معرض آسیب قرار می‌دهند.

۳. کف‌پوش گرانیتی (سنگ نما) – ظاهر حرفه‌ای و هماهنگ با محیط اداری

بخش بالایی (درب) این داکت کف، برخلاف ترانکینگ‌های دیواری با رنگ سفید، با رنگ طوسی آنتراسیت (RAL 7016) و ظاهری مشابه سنگ دانه‌ریز (granite cover) تولید می‌شود. این انتخاب طراحی کاملاً حساب‌شده است؛ چون رنگ طوسی با طیف گسترده‌ای از کف‌پوش‌های اداری (موکت خاکستری، سرامیک طوسی، اپوکسی روشن) هماهنگی طبیعی دارد و در مسیرهای پرتردد، لکه و کثیفی کمتری نسبت به رنگ سفید نشان می‌دهد. بافت سنگ‌نما نیز جلوهای شیک، مدرن و حرفه‌ای ایجاد می‌کند.

۴. نوار چسب دوطرفه در کف – قرارگیری اولیه بدون جابجایی

روش نصب در بسیاری از داکت‌های مشابه، به‌گونه‌ای است که بدون دو نفر نمی‌توانید کار را شروع کنید (چون یک نفر داکت را نگه می‌دارد و نفر دیگر پیچ می‌زند). اما لگراند با یک راهکار ساده و هوشمندانه، این مشکل را حل کرده است: دو نوار چسب دوطرفه در تمام طول کف داکت. شما فقط کافی است داکت را در مسیر مورد نظر قرار دهید، آن را با فشار روی زمین بچسبانید تا تثبیت اولیه شود و سپس با خیال راحت پیچ‌ها را یکی‌یکی با دریل ببندید. این ویژگی به‌خصوص در نصب‌های طولانی و پروژه‌های بزرگ، زمان اجرا را تا ۵۰ درصد کاهش می‌دهد.

۵. استاندارد NF EN 50085-2-2 – یک تضمین تمام‌اروپایی

هر داکت کفی که خریداری می‌کنید، ممکن است در ظاهر شبیه به محصول لگراند باشد، اما آنچه محصولات لگراند را از رقبا متمایز می‌کند، رعایت کامل استاندارد NF EN 50085-2-2 است. این استاندارد به‌طور خاص برای «سیستم‌های داکت کف» تدوین شده و الزامات سختگیرانه‌ای در مورد مقاومت مکانیکی، استحکام در برابر خمش، رفتار در برابر حرارت و ایمنی الکتریکی تعیین می‌کند. داکت کف لگراند با پاس کردن تمام این آزمون‌ها، گواهی می‌دهد که حتی پس از سال‌ها استفاده روزمره، هیچ افت کیفی در عملکرد آن ایجاد نخواهد شد. هر کابل شبکه لگراند و محصولات لگراند از جمله داکت کف ۳۲۸۰۰، تضمین‌کننده ساختاری با دوام و کاملاً استاندارد برای زیرساخت کابل‌کشی شما هستند.

متعلقات و قطعات جانبی داکت کف لگراند

داکت کف به تنهایی نمی‌تواند یک پروژه کامل را پوشش دهد در گوشه‌ها، تقاطع‌ها و نقاط انتهایی، به قطعات جانبی تخصصی نیاز دارید. لگراند برای این منظور، خانواده کاملی از اکسسوری‌های سفارشی را طراحی کرده است که با ابعاد ۹۲×۲۰ میلی‌متر این داکت کاملاً هماهنگ هستند. در ادامه، مهم‌ترین قطعات جانبی را معرفی می‌کنیم:

گوشه تخت (Flat Angle) و قطعه اتصال

برای تغییر مسیر ۹۰ درجه داکت کف بر روی کف (بدون ایجاد برش زاویه‌دار دستی)، از قطعه گوشه تخت مخصوص داکت کف ۳۲۸۰۰ استفاده می‌شود. این قطعه، دقیقاً مشابه زاویه تخت ۹۰ درجه ترانکینگ در مدل‌های دیواری، اما با ابعاد متناسب با داکت کف طراحی شده است. گوشه تخت داکت کف به‌گونه‌ای مهندسی شده که پس از نصب، سطح بالایی آن کاملاً هم‌صاف و هم‌رنگ با درب اصلی داکت باشد و هیچ لبه مزاحمی برای عبور و مرور ایجاد نکند.

 اتصال به باکس کف (Floor Box)

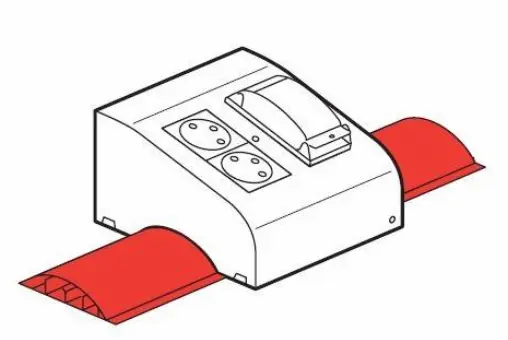

یکی از کاربردی‌ترین قابلیت‌های داکت کف لگراند، امکان اتصال مستقیم به باکس کف روکار است. باکس کف قطعه‌ای است که روی داکت نصب می‌شود و محل خروج کابل‌ها به سمت میز کار، دستگاه یا پریز برق را فراهم می‌کند. این باکس‌ها در مدل‌های مختلف (تک ماژول، دو ماژول، چهار ماژول و…) عرضه می‌شوند و قابلیت نصب انواع پریز برق، keystone شبکه، HDMI و USB را دارند. پس از نصب داکت کف، باکس کف با یک قطعه واسط مخصوص به بدنه داکت متصل می‌شود و تمام محفظه‌ها به‌طور محافظت‌شده به داخل باکس هدایت می‌شوند.

قطعه انتهایی (End Cap)

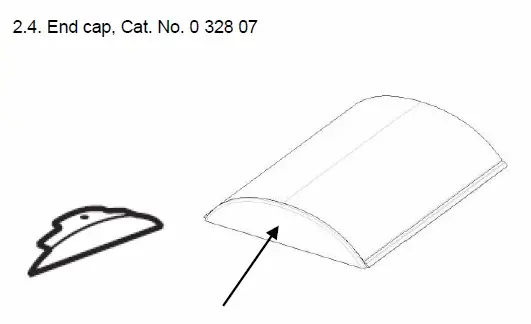

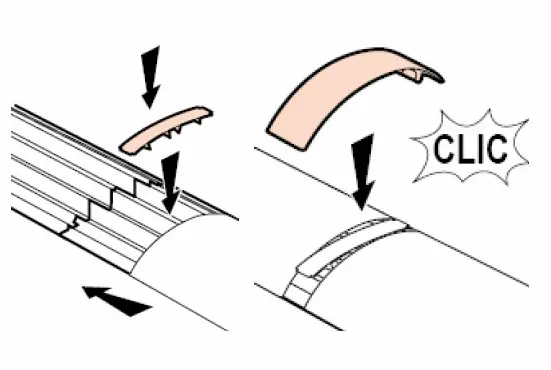

در انتهای باز مسیر داکت کف (محلی که دیگر ادامه ندارد)، یک قطعه انتهایی مسدودکننده نصب می‌شود. این قطعه از ورود گرد و غبار، حشرات و اشیاء خارجی به داخل محفظه‌ها جلوگیری می‌کند و ظاهر نهایی پروژه را مرتب و تمام‌شده نشان می‌دهد. ته‌بند داکت کف نیز دقیقاً با همان رنگ طوسی RAL 7016 و با بافت مشابه درب اصلی ساخته می‌شود تا یکپارچگی بصری حفظ گردد.

سه‌راهی (T-Junction)

در مسیرهایی که نیاز به انشعاب از یک مسیر اصلی به دو مسیر فرعی دارید (مانند توزیع کابل از کریدور اصلی به چندین اتاق جانبی)، از قطعه سه‌راهی داکت کف استفاده می‌شود. این قطعه ورودی اصلی ۹۲ میلی‌متری را به دو خروجی با ابعاد مشابه تقسیم می‌کند و مانند سایر متعلقات، نصب آن کلیپسی و بدون نیاز به ابزار خاصی است.

کاربرهای داکت کف لگراند در چه پروژه‌هایی استفاده می‌شود؟

۱. دفاتر باز (Open Space Offices) و سالن‌های کنفرانس:

فضاهای باز مدرن که دیوار داخلی ندارند، چالش‌برانگیزترین محیط‌ها برای کابل‌کشی سنتی هستند. با داکت کف لگراند، یک مسیر اصلی در کف سالن اجرا می‌شود و در نقاط استراتژیک (نزدیک میزهای کاری) باکس کف نصب می‌گردد تا کابل برق و شبکه هر میز به راحتی به داکت متصل شود.

۲. مراکز خرید، فروشگاه‌ها و نمایشگاه‌ها:

در غرفه‌های نمایشگاهی که دیوار نیست و کف باید تمیز و قابل عبور باشد، داکت کف لگراند تنها راه حل استاندارد برای عبور همزمان برق، آنتن، دوربین و دیتا است. درجه مقاومت IK08 این محصول به شما اجازه می‌دهد بدون نگرانی از آسیب، بازدیدکنندگان و تجهیزات سنگین نمایشگاهی از روی آن عبور کنند.

۳. اتاق‌های سرور و آزمایشگاه‌ها:

جداسازی کامل کابل برق پرمصرف سرورها از کابل شبکه پرسرعت Cat6a یا Cat7 با چهار محفظه مجزا، نه‌تنها الزامات استاندارد TIA/EIA را برآورده می‌سازد، بلکه مدیریت کابل و عیب‌یابی را نیز تا حد قابل‌توجهی ساده‌تر می‌کند.

۴. پروژه‌های نوسازی و مقاوم‌سازی (بدون تخریب کف):

اگر ساختمانی قدیمی دارید و می‌خواهید شبکه تأسیسات آن را بهینه کنید، داکت کف روکار لگراند به شما امکان می‌دهد بدون کنده‌کاری کف، کابلی با حداکثر حفاظت عبور دهید.

گام به گام روش نصب داکت کف لگراند ۳۲۸۰۰

نصب داکت کف لگراند بسیار ساده و سریع است و یک نصاب حرفه‌ای با ابزار پایه می‌تواند آن را در کمترین زمان انجام دهد.

مرحله ۱ – نقشه‌خوانی و مسیرگذاری

ابتدا مسیر دقیق داکت را بر روی کف با ماژیک یا گچ مشخص کنید. برای مسیرهای طولانی، به فاصله پیچ‌ها توجه داشته باشید (حداکثر ۵۰ سانتیمتر یک پیچ). اگر از داکت برای تغذیه چندین میز کار استفاده می‌کنید، محل دقیق باکس‌های کف را نیز روی نقشه مشخص کنید.

مرحله ۲ – چسباندن داکت به کف (موقت)

پوشش محافظ نوار چسب دوطرفه روی داکت را بردارید و داکت را دقیقاً روی خط مشخص شده روی کف قرار دهید. با فشار دست، چسب را روی کف محکم کنید. در این لحظه، داکت دیگر سر نمی‌خورد و می‌توانید تنها یک نفر کار را ادامه دهید.

مرحله ۳ – دریل و پیچ‌زنی

از دریل و مته ساده (معمولاً ۳ یا ۴ میلی‌متر) برای سوراخ کردن کف داکت و ایجاد سوراخ در زمین استفاده کنید (معمولاً سوراخ‌های از پیش تعیین شده در کف داکت وجود دارد). سپس رولپلاک مناسب را داخل سوراخ بکوبید و داکت را با پیچ به کف محکم کنید.

مرحله ۴ – عبور کابل از محفظه‌ها

حالا نوبت قرار دادن کابل‌هاست. با توجه به قطر کابل‌ها، آن‌ها را در محفظه مناسب قرار دهید (کابل برق ضخیمتر در محفظه‌های ۲ یا ۳، کابل HDMI نازک در محفظه‌های ۱ یا ۴). سعی کنید کابل‌ها را بیش از ظرفیت محفظه پر نکنید.

مرحله ۵ – نصب درب داکت

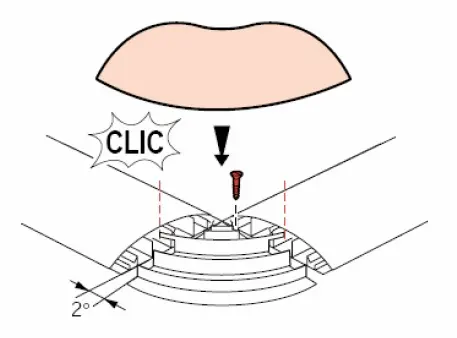

پس از اتمام کابل‌کشی، کاور (درب) داکت را روی بدنه قرار دهید و به آرامی با دست فشار دهید تا در جای خود قفل شود. صدای کلیک تأیید می‌کند که درب به‌درستی نشسته است.

مرحله ۶ – نصب متعلقات در نقاط انتهایی و گوشه‌ها

در محل اتصال باکس کف، قطعه واسط را نصب کنید و باکس کف را روی آن سوار کنید. برای گوشه‌ها نیز از گوشه تخت مخصوص استفاده کنید و برای انتهای مسیر از ته‌بند. دقت شود تمام قطعات با درب اصلی داکت هم‌رنگ (RAL 7016) باشند تا یکپارچگی رعایت شود.

سؤالات متداول

آیا داکت کف لگراند ۳۲۸۰۰ برای فضای باز (Outdoor) مناسب است؟

خیر. سطح حفاظت IP40 این محصول برای فضای بسته (داخلی) طراحی شده و نباید در معرض باران، آفتاب مستقیم طولانی‌مدت یا رطوبت بالا نصب شود.

آیا این داکت کف روی موکت اداری نصب می‌شود؟

بله اما بهتر است در مسیر داکت کف، موکت بریده شود تا داکت مستقیماً روی کف اصلی (سرامیک یا بتن) چسب بخورد. چسب دوطرفه داکت روی موکت ممکن است چسبندگی کافی نداشته باشد و داکت لق بزند.

آیا این داکت ضد آب است؟

خیر، داکت کف لگراند کاملاً ضد آب نیست و نباید در معرض نفوذ آب قرار گیرد. اگر احتمال ریختن مایعات روی مسیر وجود دارد، بهتر است از داکت با درجه IP بالاتر (مثلاً IP55) استفاده کنید.

چگونه داکت کف را به ترانکینگ دیواری وصل کنم؟

برای اتصال داکت کف به ترانکینگ دیواری 50×105 لگراند، از قطعه آداپتور مخصوص اتصال داکت کف به دیوار (Transition adapter) استفاده می‌کنید که کف ۹۲×۲۰ را به دیوار 50×105 تبدیل می‌کند.

آیا تعویض کابل پس از نصب امکان‌پذیر است؟

بله. درب داکت به‌راحتی با یک پیچ‌گوشتی یا ابزار مخصوص باز می‌شود. پس از تعویض کابل، درب مجدداً روی آن کلیک می‌کند.

قطعه انتهایی داکت کف لگراند
	امکان اتصال به انواع باکس لگراند
